Fixation de la serrure :
Par écrou

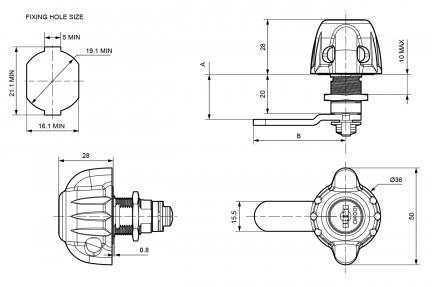

Cotes de perçage ajour :
Diam 19,1 mm / 2 Plats 16.1 mm
Epaisseur de serrage :
0 à 10 mm
Longueur sous tête/came :
20 mm
Came à définir :
15929 / 6
Epaisseur du panneau :
10 mm maxi
Serrure 1/4 de Tour :
à droite
Rotation :
90°
Finition :
Nickel Tonneau
Dimensions des cames :
911/1729 Plates : 129.040 = 50 mm - ep. = 2,5 mm
Position de montage des cames (F=fermé - O=ouvert) Attention au sens des cames à crochet :
Position A : F=9h - O=12h
Quantité :
