Fixation de la serrure :
Par écrou

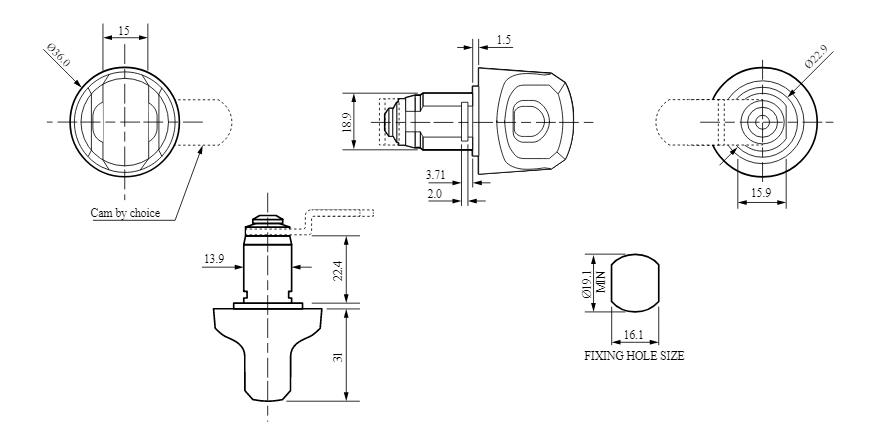

Cotes de perçage ajour :
Diam 19,1 mm / 2 Plats 16.1 mm
Epaisseur de serrage :
0 à 14 mm
Longueur sous tête/came :
22,6 mm
Came à définir :
7
Epaisseur du panneau :
14 mm
Serrure 1/4 de Tour :
à droite
Rotation :
90°
Finition :
Chromé Brillant
Dimensions des cames :
Empreinte 7 Plate L48 mm
Position de montage des cames (F=fermé - O=ouvert) Attention au sens des cames à crochet :
Position A : F=9h - O=12h
